风机具体型号确定
作者:admin 来源: 日期:2012-12-5 10:33:55
标签:
从风压风量等参数选用风机,风机的全称由六个部分组成,即名称、型号、机号、传动方式、旋转(气流)方向和风口位置。

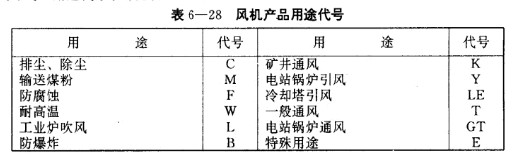

一、名称:风机按作用原理成“离心通风机”或“轴流通风机”,在名称之前,冠以用途代号(有时不写)用途代号字母如下:
二、型号:由基本型号和补充型号组成,共三组数字,用短线隔开;
A组数字由全压系数乘以10,四台五入取整数,用一位数表示,特殊的有两位数。
B组数字用比转数的整数值表示,是为两位数,这个两位数通常作为基本型号来称呼风机,如常用的4—72型,9—27型系列等等。
C组数字是补充型号,有两组数字,中间不用短线隔开,前一行数字是进口吸入型式代号:
0—双侧吸入
1—单侧吸入
3—二级串联吸入
后一行数字为设计顺序号,用阿拉伯数字1、2、3、......表示。
三、机号:用风机叶轮外径的dm(分米)在数字前冠以符号“No”。
四、传动方式:规定为六种型式:
A—无轴承电机直接传动
B—悬臂支承皮带轮在轴承中间
C—悬臂支承皮带轮在轴承外侧
D—悬臂支承联轴器传动
E——双支承皮带轮在外侧
F——双支承联轴器在外侧
五、旋转方向:用“右”,“左”表示。
六、风口位置:基本出风口每45°—角度,0°,45°共八个。基本进风口五个:0°,45°,90°,135°,180°。
全称表达如:L离心风机 8—18—1 1No 6 C 右 90°
